MSA 35LA_MSA35LA
作者：臺灣PMI導軌 發(fā)布時間：2023-07-27

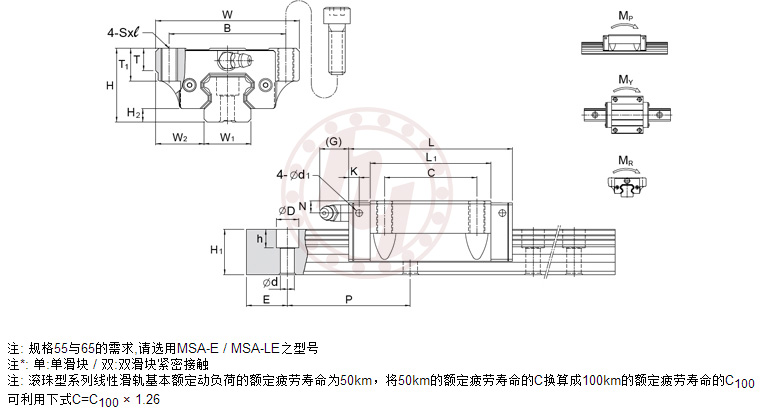

| 型號 | MSA 35LA | ||
| 外形尺寸 | H | 48 | mm |
| W | 100 | mm | |
| L | 136.6 | mm | |
| W2 | 33 | mm | |
| H2 | 9.5 | mm | |
| 滑塊尺寸 | B | 82 | mm |
| C | 62 | mm | |
| S×l | M10×21 | mm | |
| L1 | 106.4 | mm | |
| T | 13 | mm | |
| T1 | 21 | mm | |
| N | 8 | mm | |
| G | 11.5 | mm | |
| K | 8.6 | mm | |
| d1 | 3.3 | mm | |
| 油嘴規(guī)格 | G-M6 | mm | |
| 導軌尺寸 | W1 | 34 | mm |
| H1 | 29 | mm | |
| P | 80 | mm | |
| E | 20 | mm | |
| D×h×d | 14×12×9 | mm | |
| 基本額定負荷 | 動負荷(C) | 63.6 | kN |
| 靜負荷(Co) | 100.6 | kN | |
| 容許靜力矩 | Mp單* | 1.6 | kN-m |
| Mp雙* | 8.67 | kN-m | |
| My單* | 1.6 | kN-m | |
| My雙* | 8.67 | kN-m | |
| Mr | 1.77 | kN-m | |
| 重量 | 滑塊 | 2.11 | kg |
| 導軌 | 6.6 | kg/m |
